远程实验系统

背景与简介

  • 硬件系列课程教学中,实验课教学一直是一项难点
  • 传统方法为使用万能电路板或面包板,直接搭建电路
    • 工作量大,很难进行复杂实验
  • FPGA开发平台大大减少了工作量,但仍受限制
    • 设备数量有限,实验室开放时间有限
  • FPGA远程实验室
    • 摆脱时间、地点的限制
    • 高效利用实验室资源
  • 使用嵌入式系统(树梅派)对FPGA开发板编程、模拟输入信号
  • 使用摄像头拍摄FPGA开发板的输出信息
  • 服务器管理用户与FPGA开发板的交互

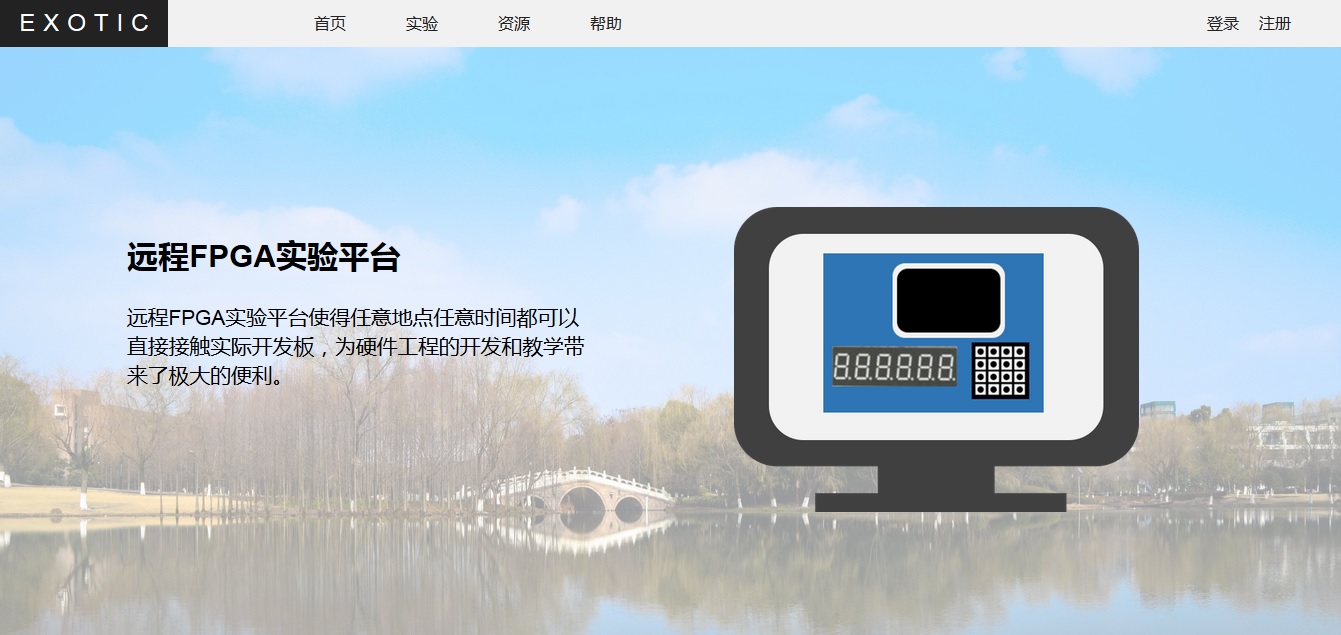

  • 用户登录网页并上传.bit编程文件,即可连接到FPGA开发板进行在线实景实验

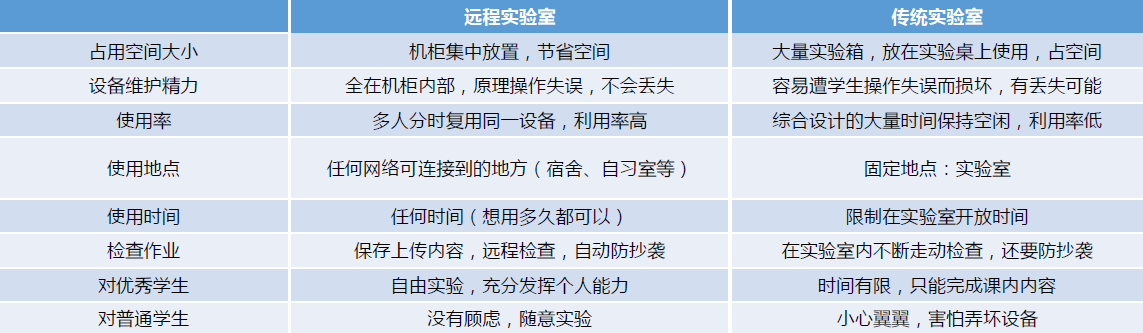

远程实验室的优点
