开源大带宽数采系统

简介

  • 开源大带宽数采系统是上海星灯智能科技有限公司的一款大带宽数采系统产品
  • 开源大带宽数采系统支持多通道宽带信号采集、显示和分析,主要用于对阵列宽带模拟信号进行高性能、大容量、高速实时采集

硬件指标

  • 双通道14-bit ADC,每通道采样率达250MS/s
  • 双通道16-bit DAC,每通道采样率达500MS/s
  • 外部参考时钟/采样时钟输入:输入功率0dBm~ +10dBm,输入频率10MHz ~250MHz
  • 外部触发/同步输入(TRI):输入电平标准LVTTL/LVCMOS,输入阀值VIH >2.0V、VIL < 0.6V
  • 实时持续采集速度最高可达2 GB/s
  • 1GB 1600MB/s DDR3
  • 采用PCl Express总线构架

特点

  • 多通道高速信号采集
  • 数据采集带宽最高可达2GB/S
  • 长时间连续采集
  • 低噪声、低失真,抗干扰能力强

应用

  • 卫星导航、雷达、通信、电子对抗等复杂电磁环境
  • 高性能频谱评估
  • 技术侦查
  • 无线电测向定位
  • 无线信号采集

软件

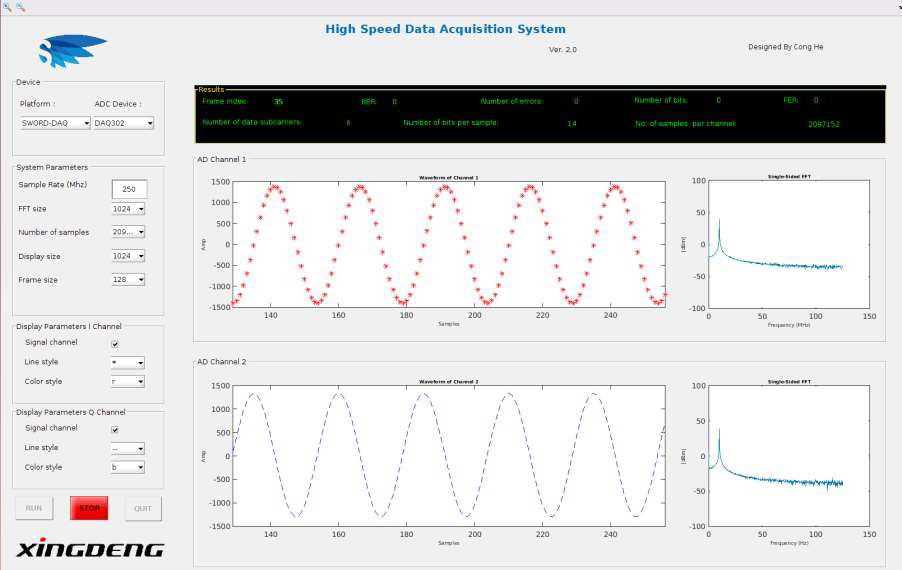

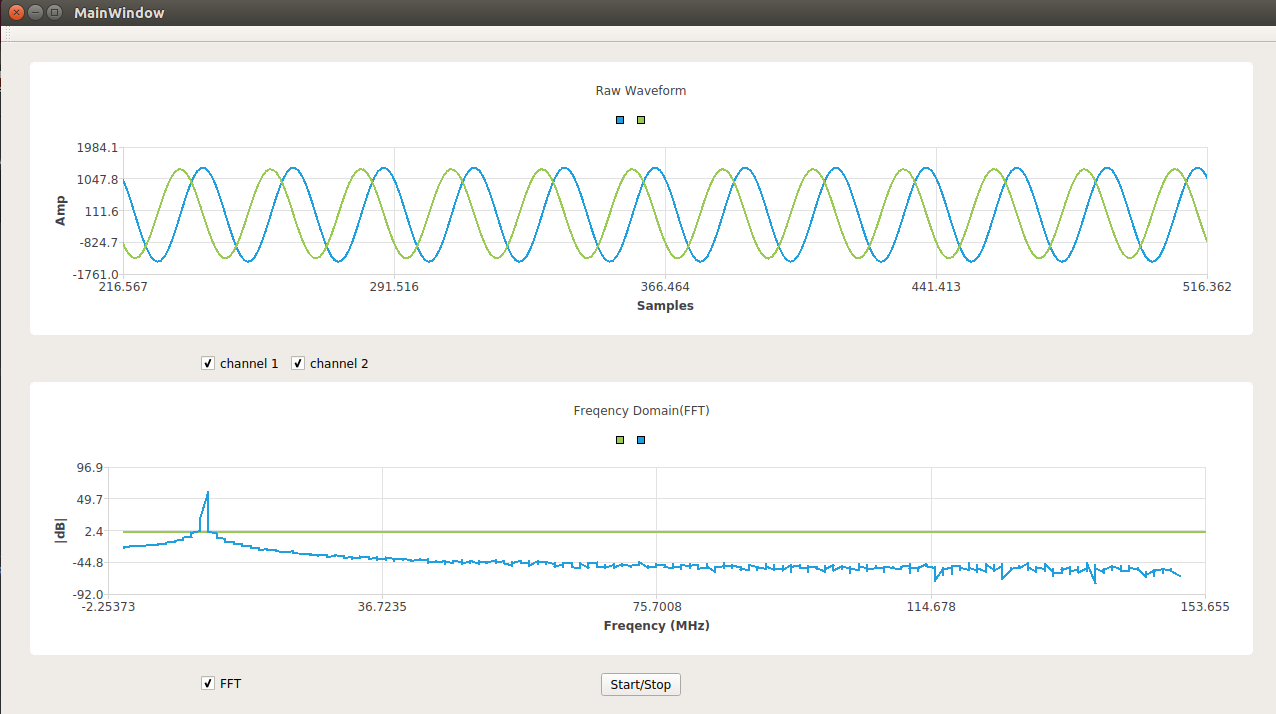

  • 实时监测采集的数据(信号波形,FFT)
    • 支持Matlab界面
    • 支持Python界面
    • 支持QT界面
  • 驱动底层使用了多线程,DMA,内存拷贝,队列缓存,高速2进制写文件等技术以保证数据采集与显示能够以最高的效率执行
